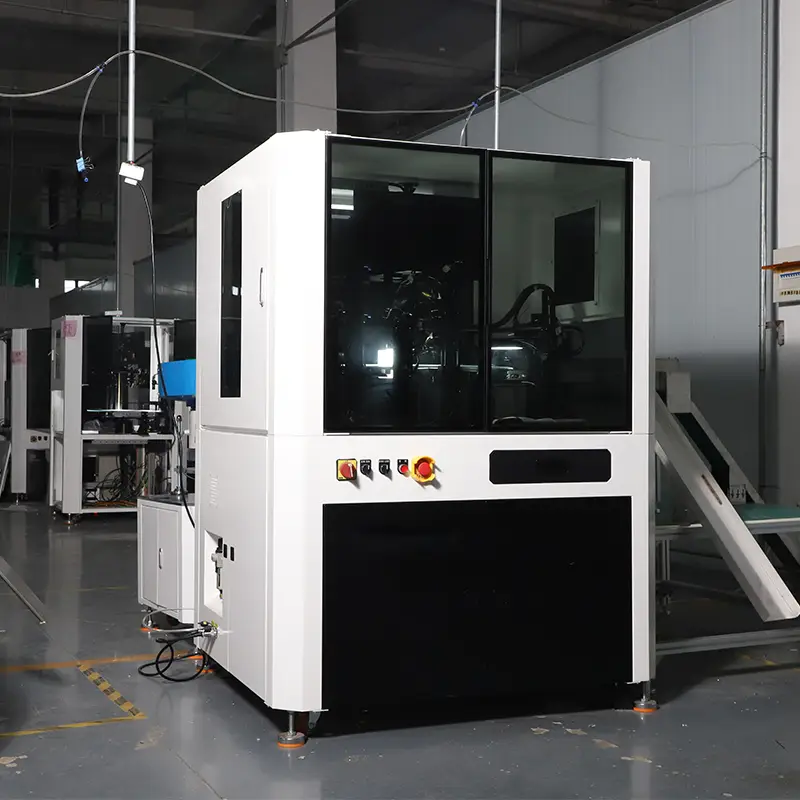

Attrezzatura per l'ispezione visiva automatica del tubo di rame

LANCE INDUSTRIAL supporta la produzione personalizzata non standard di apparecchiature automatizzate per l'ispezione delle dimensioni e dell'aspetto per soddisfare le esigenze di ispezione (screening) di diversi prodotti.

L'attrezzatura per l'ispezione visiva automatica della metropolitana di rame comprende principalmente l'ispezione di dimensioni, colore, difetti, macchie, ecc., migliorando l'efficienza della produzione e dell'ispezione.

Parametro del prodotto

Casi di test

1.Immagine di esempio:

2. contenuto dell'ispezione:‌

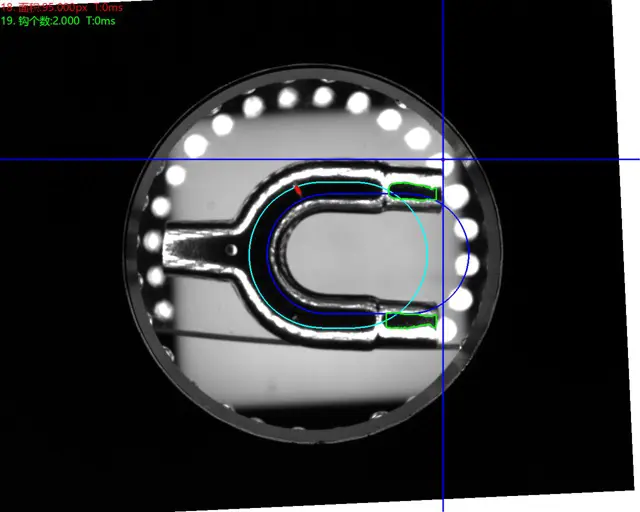

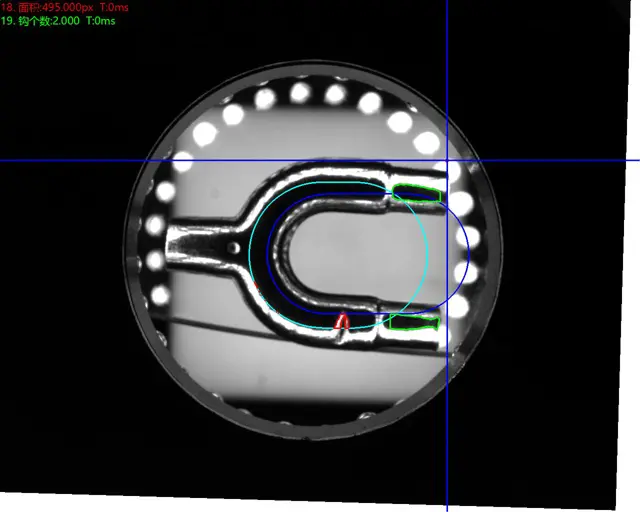

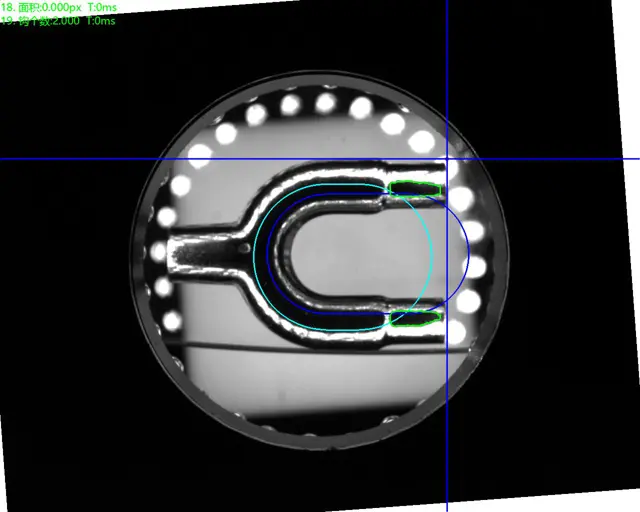

Immagini di prova di esempio:

Immagine originale del rilevamento della luce positiva sul fondo

NG -graffi

OK

OK

NG - danno

Requisiti di installazione:

È necessario garantire spazio sufficiente per l'installazione dell'attrezzatura per l'ispezione visiva automatica dei tubi in rame.

Temperatura ambiente: 0-50 gradi Celsius;

Umidità dell'aria: inferiore al 90% di umidità relativa;

Interferenza elettronica: fornire all'apparecchiatura un luogo in cui l'interferenza elettronica sia minima.

Alimentazione: CA 220 V, 50 Hz, consumo energetico <1 KVA.

Dettagli di produzione

L'attrezzatura per l'ispezione visiva automatica dei tubi di rame si basa su un metodo di misurazione relativo, che calcola le dimensioni effettive attraverso la tracciabilità, la calibrazione dell'ingrandimento, il sollevamento automatico dei bordi e la misurazione dell'immagine sullo schermo. Nella misurazione di precisione, è necessario un ingrandimento di 35x o superiore per ottenere una precisione a livello di micron. A questo ingrandimento, la larghezza della linea di mira è inferiore a 5 mm. Per oggetti più grandi di 5 mm, questo deve essere combinato con le letture dell'analisi dello spostamento e la misurazione della finestra. Nei processi di produzione industriale sempre più intelligenti e automatizzati che richiedono maggiore precisione e accuratezza, i sistemi di visione artificiale rappresentano un metodo di ispezione altamente efficiente per i prodotti industriali.

Piatto in vetro Turntalbe

Fase di analisi dei dati

Piano di lavoro

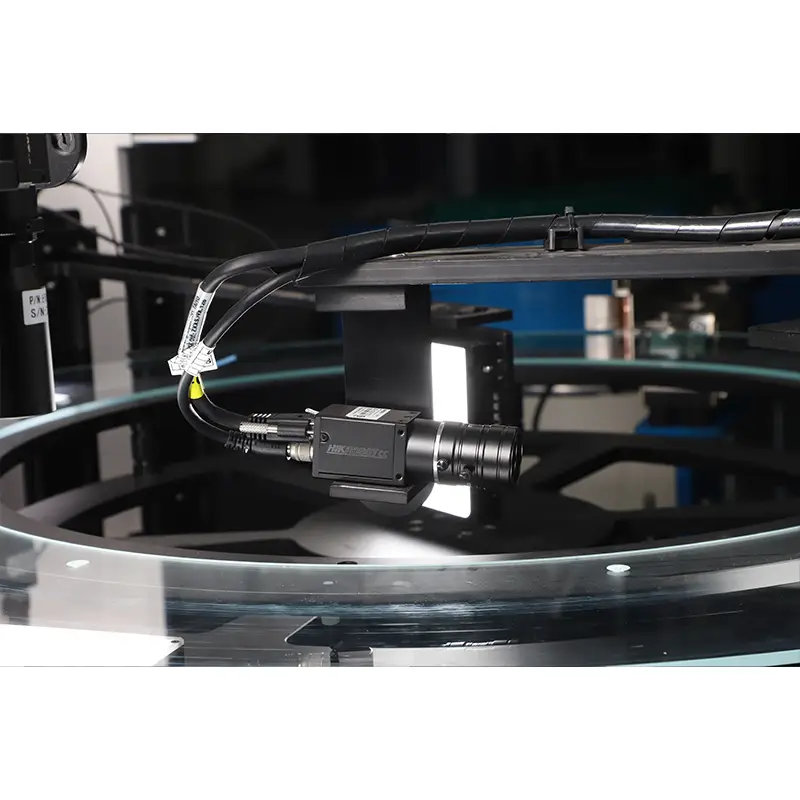

Fase di acquisizione delle immagini

Fase di alimentazione

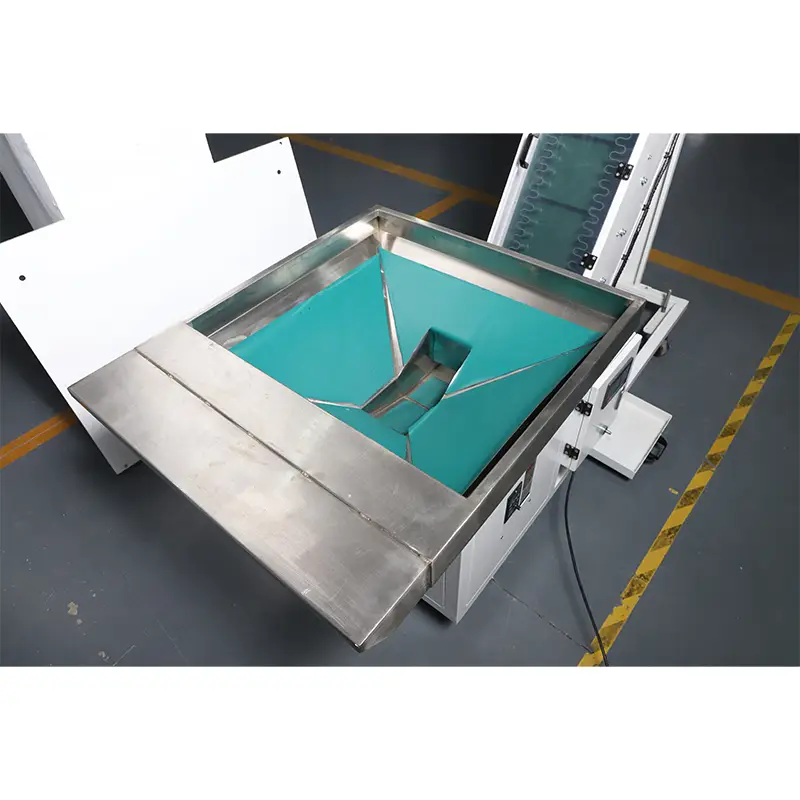

Piastra vibrante
