Anello di tenuta One Click Flash Tester

LANCE INDUSTRIAL è un fornitore professionale che fornisce soluzioni di ispezione visiva e macchine di ispezione. Il nostro Tester Flash One Click per guarnizioni ad anello vanta un'elevata precisione di ripetibilità, risolvendo il problema della scarsa coerenza dei dati nelle misurazioni ripetute dello stesso prodotto. Lo strumento ha una struttura semplice, che non richiede scala di spostamento o righello, e non è necessario spostare il piano di lavoro durante la misurazione, con conseguente eccellente stabilità dello strumento. Poiché la scala di precisione si basa sui pixel della fotocamera CCD, che non cambiano nel tempo né sono influenzati dalla temperatura e dall'umidità, la precisione dello strumento è stabile e la calibrazione automatica della precisione di misurazione può essere ottenuta tramite software.

Caratteristiche del prodotto

--Sigillo ad anello Flash Tester con un clic Può misurare simultaneamente diverse caratteristiche di un pezzo in lavorazione, con un massimo di 99+ dimensioni misurate in un'unica sessione di programmazione.

--Può misurare oltre 100 pezzi contemporaneamente: misurazione simultanea con un clic, con più dimensioni misurate per ciascun pezzo.

-- I risultati della misurazione vengono visualizzati chiaramente: NG è mostrato in rosso, OK in verde.

--Regolazione automatica della messa a fuoco: "Messa a fuoco automatica" regola automaticamente l'altezza dell'asse Z per garantire che l'oggetto misurato sia a fuoco.

-- Elaborazione precisa: 1. Elaborazione sub-pixel: divide un pixel fino a un valore inferiore a 0,01, applicato al rilevamento e alla misurazione dei bordi in modalità campo visivo ampio. 2. Elaborazione dell'adattamento: estrae oltre 100 punti del bordo di misurazione, esegue l'adattamento e identifica linee, cerchi, archi, ecc. Precisione della misurazione ±2μm.

-- Dati affidabili: i risultati della misurazione sono coerenti indipendentemente dall'utente. A differenza degli strumenti di misurazione 2D che richiedono operatori esperti.

--Funzionamento semplice: posizionare il pezzo e misurare con un clic.

Caratteristica e applicazione del prodotto

Applicazione

Anello di tenuta One Click Flash Tester può ispezionare molti prodotti, come segue:

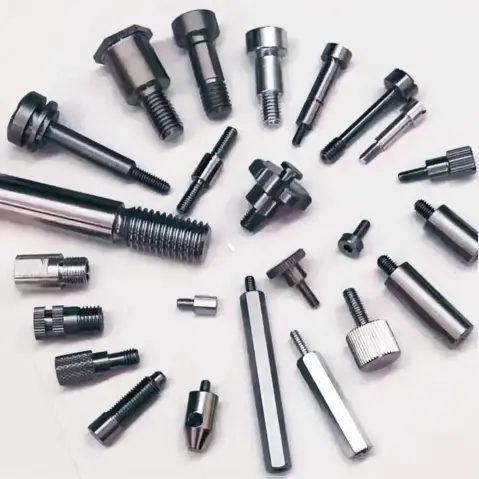

Parti metalliche di precisione

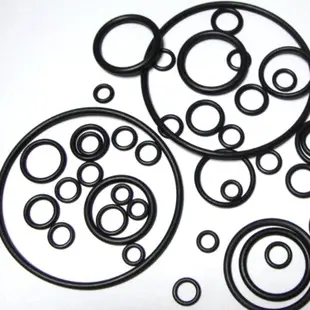

Prodotti in gomma

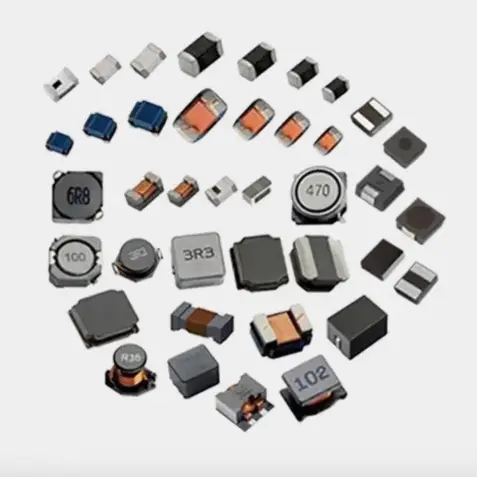

Componenti elettronici

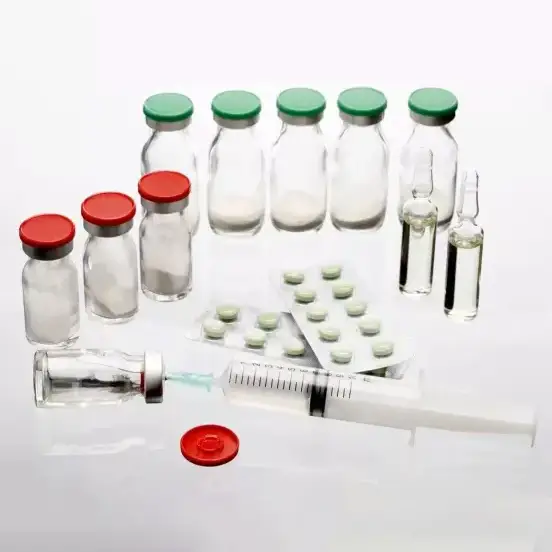

prodotti farmaceutici

Materiali magnetici ceramici

altri

Domande e risposte

Domanda: quali prodotti rileva principalmente questo dispositivo? Qual è la sua funzione di rilevamento principale?

Risposta: Il Flash Tester One Click per guarnizioni ad anello viene utilizzato principalmente per la misurazione delle dimensioni ad alta precisione e il rilevamento dei difetti di vari componenti. Ha una vasta gamma di applicazioni ed è in grado di rilevare vari prodotti come parti metalliche di precisione, prodotti in gomma, componenti elettronici, prodotti farmaceutici, materiali magnetici ceramici, ecc. È particolarmente adatto per il rilevamento di anelli di tenuta e altri componenti. La funzione principale è consentire la misurazione simultanea di più dimensioni e più pezzi, acquisire con precisione problemi come deviazioni dimensionali del prodotto e difetti estetici e i risultati della misurazione sono chiari e intuitivi. Può distinguere rapidamente tra prodotti buoni e cattivi, aiutando le aziende a migliorare l'efficienza del controllo qualità.

Domanda: Quali sono l'accuratezza della misurazione e l'accuratezza della ripetibilità? Come è possibile garantire che la precisione sia stabile?

Risposta: La precisione di misurazione dell'apparecchiatura è divisa in due modalità. La modalità ampio campo visivo è ±(3 + L/200) μm, mentre la modalità ad alta precisione è ±(2 + L/200) μm. La precisione di ripetibilità della modalità ampio campo visivo è di ±2 μm, mentre quella della modalità ad alta precisione è di ±1,5 μm. La stabilità della precisione può essere garantita attraverso più design. L'attrezzatura ha una struttura semplice e non necessita di bilance di spostamento o righelli. Durante la misurazione non è necessario spostare il piano di lavoro, riducendo così le interferenze legate alle vibrazioni. La scala di precisione si basa sui pixel della telecamera CCD, che non cambiano con il tempo, la temperatura e l'umidità. Può anche essere calibrato automaticamente per la precisione della misurazione tramite software per garantire stabilità a lungo termine.

Domanda: Quali sono le procedure operative specifiche e i vantaggi?

Risposta: Il funzionamento dell'apparecchiatura è estremamente semplice. Non sono richiesti operatori professionali. I dipendenti ordinari possono iniziare dopo una breve familiarizzazione. Il processo operativo prevede solo il posizionamento uniforme del pezzo nella posizione designata, quindi tutto il lavoro di misurazione può essere completato con un solo clic. Il vantaggio operativo principale risiede nel fatto che i risultati della misurazione non sono influenzati dall'esperienza dell'operatore, evitando all'operatore gli elevati requisiti dei tradizionali strumenti di misurazione 2D. Inoltre, può regolare automaticamente l'altezza dell'asse Z per ottenere la messa a fuoco automatica, garantendo un oggetto di misurazione chiaro e migliorando ulteriormente la comodità operativa e la precisione della misurazione.

Domanda: Quali sono i requisiti di alimentazione e le configurazioni principali?

Risposta: Il Ring Seal One Click Flash Tester richiede una tensione di ingresso di 220 V/50 Hz per l'alimentazione. L'ambiente di lavoro dovrebbe avere una vibrazione inferiore a 0,002 mm/s e una frequenza inferiore a 15 Hz. Può funzionare stabilmente se posizionato su una superficie piana, asciutta e priva di forti vibrazioni. La configurazione principale include un sensore di immagine da 12 megapixel, doppi obiettivi ottici telecentrici, una sorgente luminosa anulare LED in scala di grigi a 256 livelli e supporta la tecnologia di elaborazione delle immagini secondarie 20:1. L'unità di visualizzazione minima è 0,0001 mm, in grado di soddisfare i requisiti di misurazione ad alta precisione in vari scenari.
