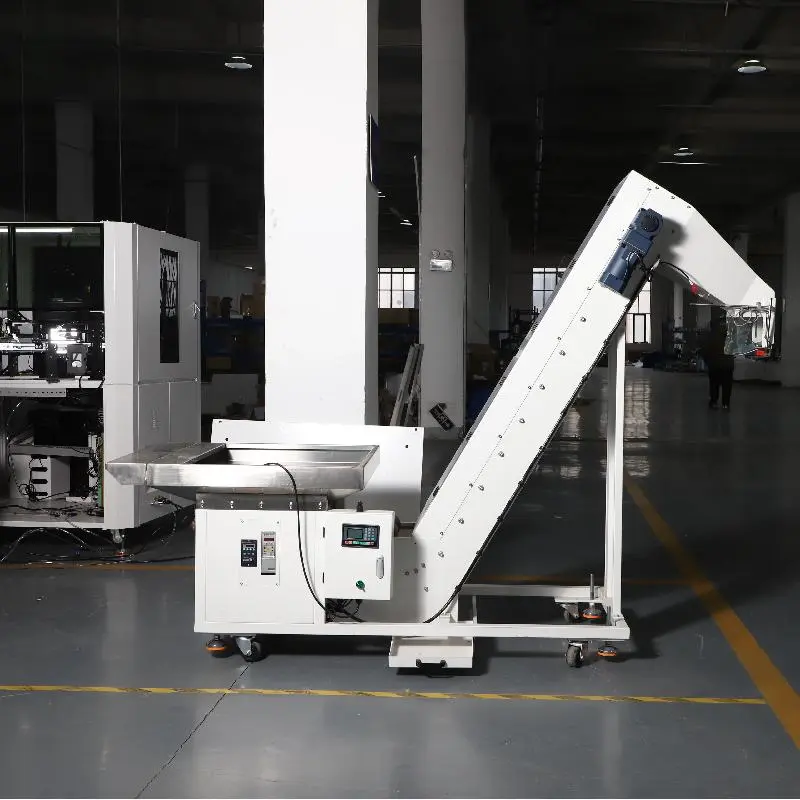

Macchina automatica per il conteggio e l'imballaggio visivo dello stelo della valvola

La macchina per il conteggio e l'imballaggio visivo automatico dello stelo della valvola è un dispositivo automatizzato sviluppato indipendentemente dalla nostra azienda per l'ispezione dell'aspetto e delle dimensioni strutturali dei prodotti. Le macchine automatiche per il conteggio e l'imballaggio visivo adottano un sistema di controllo PLC e un sistema di ispezione visiva. I materiali trasportati da un alimentatore vibrante ad alta velocità vengono convogliati attraverso un disco di vetro ad alta trasmittanza nel campo visivo della telecamera designata. Infine, un'elettrovalvola soffia aria per classificare con precisione i prodotti difettosi e quelli buoni.

Principali parametri tecnici

macchina automatica per il conteggio e l'imballaggio della visione dello stelo della valvola

Quello che segue è un esempio di ispezione da parte della nostra macchina automatica per il conteggio e il confezionamento della visione. Questa macchina è applicabile all'ispezione della maggior parte degli steli delle valvole.

Testare elementi e requisiti

1.Immagine di esempio:

2.Testare elementi e requisiti

3. Immagine di prova campione

NG (NON OK)

Domande e risposte

Q1: Qual è la risoluzione della macchina per il conteggio visivo automatico e l'imballaggio dello stelo della valvola?‌

R: La risoluzione varia da centinaia di migliaia a centinaia di milioni di pixel. Ad esempio, una fotocamera da 5 megapixel raggiunge una risoluzione teorica di 0,02 mm con un campo visivo di 100 mm.

Q2: In che modo la macchina confezionatrice e per il conteggio visivo automatico dello stelo della valvola gestisce la produzione ad alta velocità?‌

R: Telecamere con frame rate elevato, accelerazione hardware (ad esempio GPU/FPGA), algoritmi ottimizzati e meccanismi di attivazione sincronizzati garantiscono l'acquisizione e l'elaborazione delle immagini senza interrompere la linea di produzione.

Q3: Qual è l'impatto dei fattori ambientali sul conteggio visivo e sulla macchina confezionatrice?‌

R: I cambiamenti di temperatura causano espansione e contrazione termica che influiscono sulla precisione; la polvere contamina l'obiettivo; le vibrazioni provocano immagini sfocate; una luce forte interferisce con l'imaging. Per mitigare questi problemi sono necessari coperture protettive, controllo della temperatura e misure di smorzamento delle vibrazioni.

Q4: In che modo le macchine per il conteggio visivo e l'imballaggio gestiscono le vibrazioni e il movimento?‌

R: Vengono utilizzati tempi di esposizione brevi che bloccano il movimento, attivazione sincronizzata dell'encoder, algoritmi di stabilizzazione dell'immagine o rilevamento su una postazione di lavoro fissa (ad esempio, giradischi).
