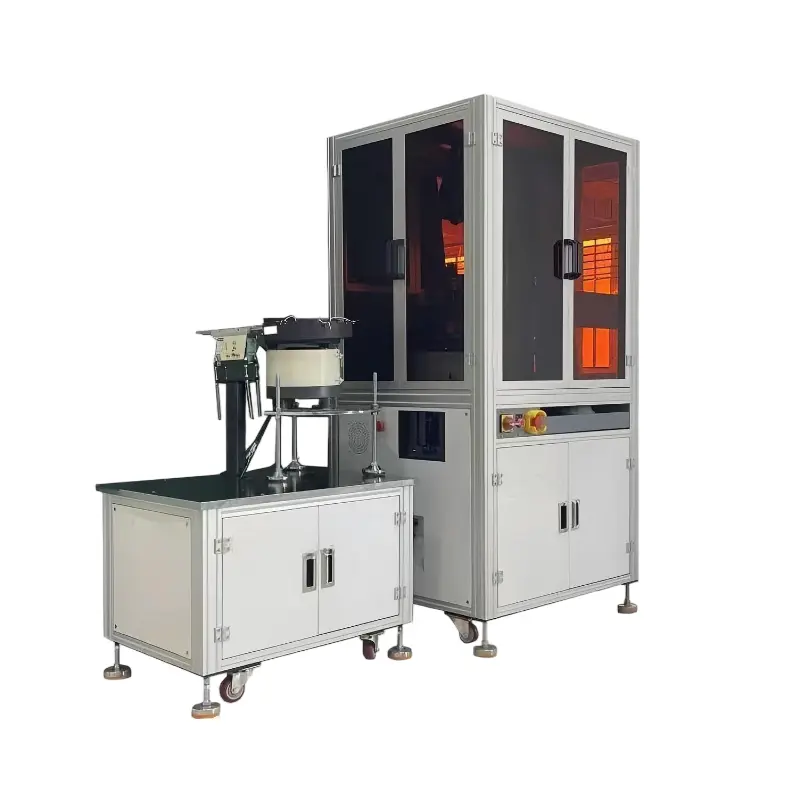

Macchina per l'ispezione visiva automatica CCD personalizzata

La macchina di ispezione visiva automatica CCD personalizzata di LANCE INDUSTRIAL è progettata specificamente per soddisfare i requisiti di ispezione completa automatizzata per vari componenti di precisione. È uno dei prodotti principali per i produttori e i fornitori cinesi che vogliono impegnarsi profondamente nel campo dell'ispezione visiva. Con un design a struttura modulare, non solo facilita la manutenzione quotidiana, ma è anche stato sottoposto a verifiche operative a lungo termine per verificarne la stabilità. Può essere completamente personalizzato e adattato in base alle specifiche di forma, alle caratteristiche dei materiali e ai requisiti di ispezione specifici di diversi pezzi.

Rispetto all'ispezione manuale tradizionale, questa apparecchiatura può acquisire con precisione vari difetti estetici e deviazioni dimensionali e completare automaticamente lo smistamento di prodotti qualificati e difettosi. Ciò aiuta a migliorare la coerenza della qualità del prodotto fin dall'origine, riducendo efficacemente le rilavorazioni, le perdite di scarti e i reclami post-vendita durante il processo di produzione e consentendo alle aziende di ottenere un controllo di qualità automatizzato stabile, efficiente e sostenibile, soddisfacendo le esigenze principali della produzione di precisione in diversi settori.

La macchina per l'ispezione visiva automatica CCD personalizzata ha una precisione di rilevamento massima fino a 1 μm (0,001 mm). Per i pezzi critici, può essere regolato su 0,003 mm in base ai requisiti di rilevamento effettivi, soddisfacendo pienamente gli standard di rilevamento ad alta precisione. In termini di efficienza di rilevamento, l'apparecchiatura può completare l'ispezione da 200 a 400 pezzi al minuto. Può regolare in modo flessibile la velocità in base alle dimensioni e alla complessità dei prodotti, bilanciando la precisione di rilevamento e l'efficienza produttiva. Il tasso di precisione del riconoscimento dei difetti dell'apparecchiatura raggiunge il 99,99%, in grado di identificare stabilmente vari difetti comuni, riducendo significativamente la probabilità di errori di valutazione e omissione e fornendo una solida garanzia per la qualità della produzione.

L'apparecchiatura ha un'ampia gamma di applicazioni, può essere adattata a pezzi in gomma, acciaio inossidabile, lega di alluminio, plastica, vetro e vari materiali compositi e può rilevare con precisione vari tipi di difetti come deviazione dimensionale, miscelazione, deformazione, sbavature, punti neri, graffi, sporco, corpi estranei, ecc. Il metodo di caricamento supporta varie forme come dischi vibranti, nastri trasportatori e bracci robotici e può essere personalizzato per adattarsi alla linea di produzione del cliente in base alla situazione. L'alimentatore adotta uno standard da 220 V CA 50/60 Hz, compatibile con vari ambienti di produzione in patria e all'estero, con una dimensione standard di 800 mm×600 mm×1200 mm e può essere regolato in modo flessibile in base alle restrizioni del sito. L'apparecchiatura pesa circa 150 kg, con leggere fluttuazioni a seconda della configurazione specifica.

Specifiche del prodotto

Sulla base dei requisiti di rilevamento comuni di vari pezzi, la macchina di ispezione visiva automatica CCD personalizzata può ottenere una serie di funzioni di rilevamento mature e stabili. Tutte queste funzioni possono essere liberamente combinate e configurate in base alle effettive esigenze dei clienti per soddisfare i requisiti completi di ispezione e smistamento delle imprese. Per il rilevamento dello spessore e delle dimensioni dei pezzi, l'apparecchiatura adotta la tecnologia di imaging retroilluminato, che è precisa e stabile nella misurazione; per situazioni anomale in cui il fondo non è lucidato, si ottiene un'immagine chiara attraverso la sorgente luminosa anteriore sul fondo per garantire l'assenza di difetti trascurati; il colore anomalo della superficie può essere identificato con precisione in condizioni di illuminazione normali, catturando con precisione le sottili differenze di colore; per il rilevamento di colonne di supporto mancanti o deformate, si ottiene un posizionamento preciso attraverso la sorgente luminosa inferiore e si possono catturare microdeformazioni per evitare che prodotti difettosi confluiscano nel processo successivo; per difetti come graffi sulla superficie superiore, punti neri e sporco sulla superficie e sostanze estranee residue sul fondo, tutto può essere identificato con precisione attraverso la corrispondente configurazione della sorgente luminosa e la tecnologia di imaging, eliminando efficacemente vari rischi di qualità. Tutte le funzioni di rilevamento sono state verificate su linee di produzione reali e sono compatibili con gli standard di rilevamento di diversi settori.

Funzioni e requisiti di implementazione

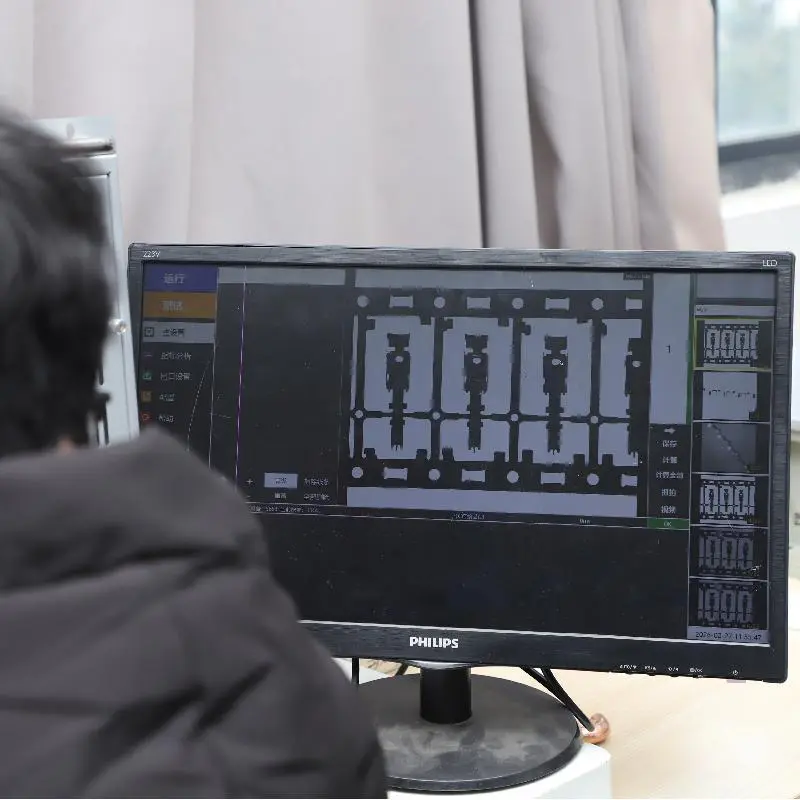

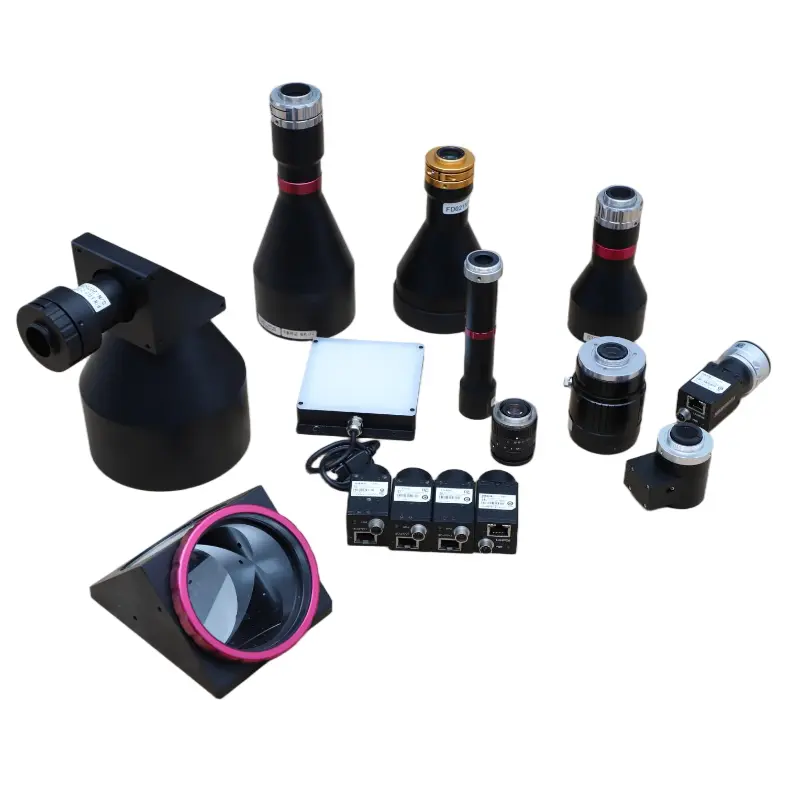

In qualità di fabbrica professionale di apparecchiature per l'ispezione visiva in Cina, LANCE INDUSTRIAL controlla rigorosamente la qualità della composizione delle apparecchiature e della configurazione principale. Seleziona componenti di alta qualità per garantire il funzionamento stabile a lungo termine dell'apparecchiatura, dimostrando la forza professionale del produttore. L'attrezzatura è dotata del software di ispezione visiva sviluppato in modo indipendente da LANCE INDUSTRIAL, che può adattarsi perfettamente ai requisiti di ispezione personalizzati. In combinazione con il computer industriale personalizzato, può garantire un funzionamento stabile a lungo termine senza guasti frequenti. Il monitor LCD industriale Philips da 22 pollici offre una visualizzazione chiara, facilitando agli operatori l'osservazione della situazione di ispezione. La telecamera industriale ha immagini chiare e una qualità dell'immagine stabile. In combinazione con l'obiettivo industriale telecentrico ad alta definizione, garantisce immagini ad alta precisione e fornisce un forte supporto per l'identificazione dei difetti. La sorgente luminosa ottica ad anello personalizzata fornisce un'illuminazione uniforme, facilitando l'identificazione di vari difetti. Il sistema di controllo sviluppato internamente è semplice da utilizzare e risponde rapidamente. In combinazione con i servomotori Panasonic e i riduttori personalizzati dedicati, garantisce un funzionamento regolare, precisione affidabile e trasmissione duratura. Il design complessivo della struttura è ragionevole, con un basso tasso di fallimento e una manutenzione conveniente, soddisfacendo le esigenze di produzione continua a lungo termine delle imprese e dimostrando pienamente la forza produttiva e il livello di controllo della qualità delle fabbriche cinesi.

Composizione dell'attrezzatura e principali meccanismi

Applicazione del prodotto

‌Applicazioni:‌

‌Elettronica‌: ispezionare i componenti del telefono cellulare (connettori, pulsanti) per graffi e disallineamento.

‌Automotive‌: verificare che le filettature delle viti e le guarnizioni in gomma non presentino perdite o deformazioni sotto pressione.

‌Dispositivi medici‌: garantire l'integrità dell'imballaggio sterile e l'accuratezza dimensionale degli strumenti chirurgici.

‌Beni di consumo‌: rileva difetti superficiali negli alloggiamenti in plastica o negli elementi di fissaggio in metallo per gli elettrodomestici.

‌Parti industriali‌: ordina lotti misti di cuscinetti o ingranaggi in base alle dimensioni e alla composizione del materiale.

La macchina per l'ispezione visiva automatica CCD personalizzata ha una forte versatilità e un ampio grado di personalizzazione. Può essere ampiamente applicato in molteplici campi di produzione di alta precisione. Essendo un prodotto principale dei fornitori cinesi, fornisce soluzioni di ispezione della qualità altamente adattabili per clienti globali. Nell'industria elettronica può essere utilizzato per rilevare graffi, disallineamenti, ecc. di piccoli componenti come connettori e pulsanti di telefoni cellulari, garantendo la precisione di assemblaggio dei componenti elettronici; nell'industria automobilistica, è in grado di rilevare le prestazioni di tenuta e la deformazione di componenti come viti e guarnizioni in gomma, soddisfacendo i rigorosi standard di qualità dell'industria automobilistica; nel settore dei dispositivi medici, può ottenere un rilevamento preciso dell'accuratezza delle dimensioni e dell'integrità dell'imballaggio sterile degli strumenti chirurgici, soddisfacendo i requisiti di conformità del settore medico; nel settore dei beni di consumo, può individuare i difetti estetici di prodotti come gusci di elettrodomestici e elementi di fissaggio in metallo, migliorando la qualità dei beni di consumo; nel settore dei componenti industriali, può misurare le dimensioni e selezionare materiali misti di componenti come cuscinetti, ingranaggi e guarnizioni, garantendo la stabilità della qualità dei componenti industriali.
