Sistema di rilevamento dei difetti del commutatore automobilistico

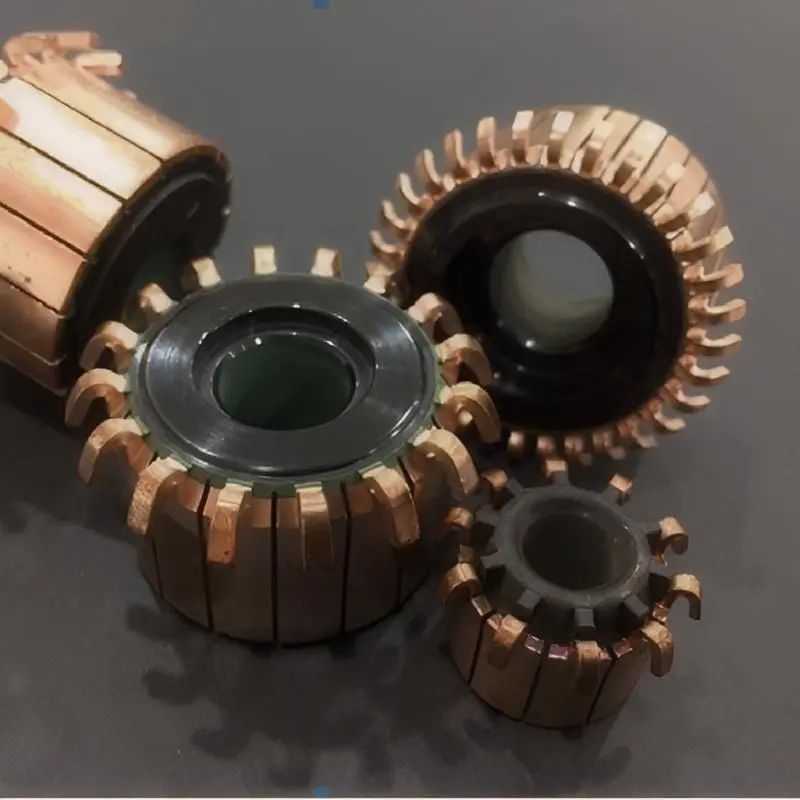

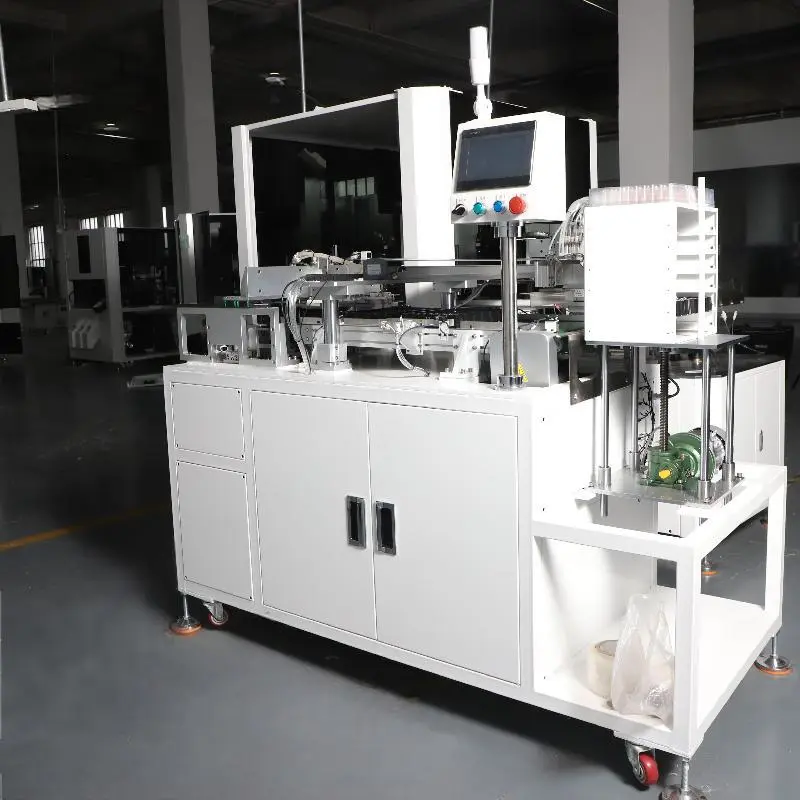

I commutatori sono componenti essenziali nelle automobili per controllare la direzione dei motori e dei generatori CC e le loro prestazioni influiscono direttamente su funzioni chiave come l'apparato propulsore del veicolo e l'assistenza allo sterzo. Il sistema di rilevamento dei difetti dei commutatori automobilistici può ispezionare i commutatori in base alle dimensioni e all'aspetto, eliminando le parti difettose, migliorando la qualità dei componenti automobilistici e migliorando ulteriormente la sicurezza del veicolo. La velocità di ispezione di LANCE INDUSTRIAL raggiunge 20-50 unità/min, regolabile in base alla velocità di avanzamento del meccanismo di caricamento. È in grado di rilevare problemi dimensionali come lunghezza, larghezza, altezza e angolo dei commutatori dei motori automobilistici, nonché difetti esterni come deformazioni, sporco, materiali mancanti, graffi, sbavature e segni. Può anche individuare e rilevare fori mancanti o bloccati. Rispetto all'ispezione manuale, offre standard più elevati, maggiore precisione e maggiore velocità.

Funzioni e requisiti di implementazione

1. immagine di ispezione:

2. Principio di rilevamento:

Il sistema di rilevamento dei difetti del commutatore automobilistico utilizza immagini ed elaborazione delle immagini ad alta precisione per identificare le deviazioni dimensionali del commutatore e i difetti superficiali con una precisione di rilevamento fino a 0,01 mm. Migliora la coerenza della qualità del prodotto, riduce l'errore umano ed è adatto per l'ispezione in fabbrica nella produzione di massa.

3.Contenuti di test:

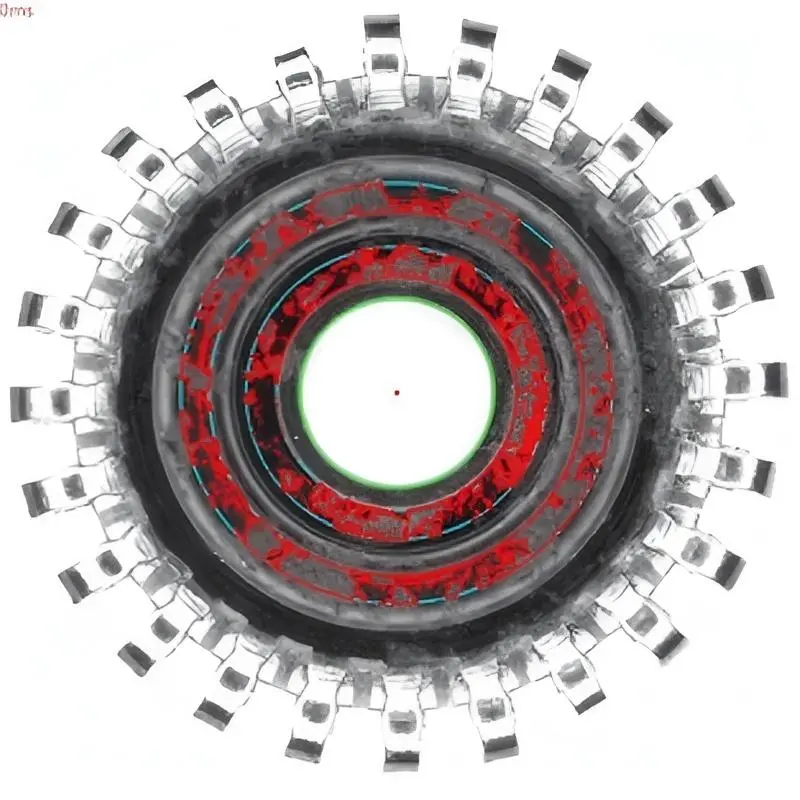

4. Immagine del risultato del test:

Il nostro sistema di rilevamento dei difetti del commutatore automobilistico utilizza l'acquisizione di immagini, la trasmissione di immagini, il posizionamento del prodotto, la digitalizzazione delle immagini, la trasmissione dei dati, il calcolo del database, i segnali di dati, la ricezione del segnale PLC e dispositivi meccanici di istruzione per scartare i prodotti difettosi durante il rilevamento del commutatore.

Principali caratteristiche tecniche

L'interfaccia utente di LANCE INDUSTRIAL è chiara e facile da usare; sono sufficienti semplici impostazioni per il rilevamento automatico. Il software e gli algoritmi del sistema di rilevamento dei difetti del commutatore automobilistico sono sviluppati in modo completamente indipendente. Il sistema è altamente mirato e consente il rilevamento selettivo di aree localizzate, aumentando la flessibilità di rilevamento. La sua sorgente luminosa dal design professionale garantisce immagini chiare e uniformi, garantendo il completamento delle attività. Il sistema è facile da installare, facilitando il funzionamento, la manutenzione e l'espansione. Inoltre, la sua elevata affidabilità e il funzionamento stabile lo rendono adatto a varie condizioni sul campo. Pertanto, è molto apprezzato e apprezzato dai partner!

Domande e risposte

Domanda: Quali punti critici del settore può risolvere il sistema di rilevamento dei difetti del commutatore automobilistico?

Risposta: Questo dispositivo è progettato specificatamente per l'ispezione dei commutatori automobilistici. È in grado di rilevare i difetti di dimensione e aspetto dei commutatori nei motori e generatori CC automobilistici, affrontando i problemi di standard bassi, scarsa precisione e bassa efficienza nell'ispezione manuale, contribuendo così a migliorare la qualità dei componenti automobilistici e garantendo la sicurezza delle funzioni chiave come la trasmissione di potenza del veicolo e l'assistenza allo sterzo.

Domanda: Quanto è accurato e veloce il rilevamento dell'apparecchiatura?

Risposta: La precisione di rilevamento dell'apparecchiatura è fino a 0,01 mm. La velocità di rilevamento è di 20-50 pezzi al minuto, che può essere regolata in base alla velocità di alimentazione. Può rilevare la lunghezza, la larghezza, l'altezza e l'angolo del commutatore, nonché difetti estetici come deformazione, sporcizia e materiali mancanti. Può anche individuare e rilevare fori mancanti e fori bloccati. Allo stesso tempo, può identificare vari problemi come graffi superficiali, ossidazione e danni alla mica. Il rilevamento è completo e preciso.

Domanda: Quali sono i metodi di rilevamento per l'apparecchiatura?

Risposta: L'apparecchiatura utilizza più metodi di rilevamento. Per lo sporco superficiale sulla superficie superiore viene utilizzata la luce diretta dall'alto; per graffi, sporgenze, ecc. si utilizza la luce laterale; per la larghezza del gancio viene utilizzata la luce diretta dal basso o la luce diretta inclinata a 45 gradi; per i difetti legati ai fori interni, viene utilizzata la retroilluminazione superiore o la luce diretta inclinata a 45 gradi. Le sorgenti luminose progettate in modo professionale sono attrezzate per garantire immagini chiare e uniformi. In combinazione con la tecnologia di imaging e di elaborazione delle immagini ad alta precisione, i risultati del rilevamento sono garantiti per essere affidabili.

Domanda: Il funzionamento e l'installazione sono complessi?

Risposta: L'apparecchiatura è facile da usare. L'interfaccia è chiara. Il rilevamento automatico può essere ottenuto tramite semplici impostazioni. L'installazione è comoda ed è facile eseguire successivi interventi, manutenzioni ed ampliamenti. Il software e gli algoritmi sono tutti sviluppati in modo indipendente da noi. Sono altamente mirati e consentono il rilevamento selettivo di aree specifiche. Sono altamente flessibili e funzionano stabilmente con grande affidabilità, rendendoli adatti a scenari di produzione su larga scala nelle fabbriche.
